Ардуино сериал с усб

[robo13]

Здравейте. Понеже съм още новобранец с ардуино реших сам да си го сглобя http://arduino.cc/en/Main/ArduinoBoardSerialSingleSided3 . Почти съм готов. Въпросът ми е вместо серийният порт как мога на негово място да сложа усб и как точно се свързва. Защото имам усб кабел и пукса пък ако си остане така ще трябва да си всема преходен кабел. Предполагам има начин. Благодаря предварително!

[importante]

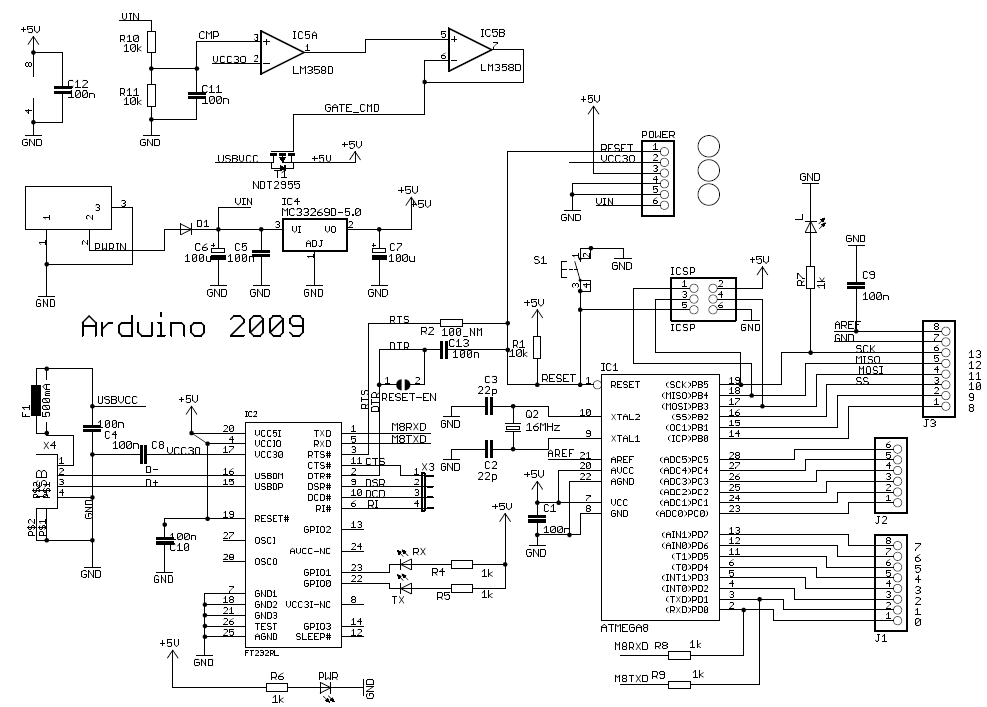

Пробвай с оригиналната схема на Duemilanove

[robo13]

това не ми върши работа

[importante]

Комуникацията между серийния порт и USB-то е различна, за това е и FT232, с преходник ще стане ако е такъв примерно:   http://www.videk.co.uk/section.php/1045/1/usb-to-single---quad-db9-serial-port-adapter-cable или по тази схема, но не съм я пробвал  http://www.afiata.com/wp-content/uploads/2010/03/cable_interf_TR.jpg . Ако замениш интегралата с тази схема би могло и да се получи, нека се изкаже и някой друг..

[hijack]

Бях си правил подобно на експериментална платка.И добавих FT323B чип от USB към  UART.Чипът струва 3 лв,а интернет прелива със информацията за свързването му.


П.С Не  ти трябват драйвъри за да го подкараш,всеки компютър го разчита като Com port.

[importante]

Намерих чипа в интернет за около 10-тина лева, разликата е голяма, за хоби роботика не е много, но за един средностатистически ученик, примерно си е доста.Компонентите в една такава платка са в пъти по скъпи от готовият продукт, само защото взимаш по 1 бройка ами не по 10 000.. Къде го намери за 3, това си е супер цена?

[AA]

   За да направиш това, което искаш трябва да си направиш преходник USB-UART. Необходими са ти само Rx,Tx и Dtr . Tx се свързва към Rx на процесора ( извод2), Rx се свързва към Tx на процесора (извод3), Dtr - към долния край (по схемата, която си дал) на С4 ( за Reset ). Частта вляво от С4 я махаш. Най-лесно ( но не най-евтино ) е да си купиш FT232 и ако имаш навици за работа с подобни корпуси, да си направиш типовата схема на свързване. Линк за подобно нещо - http://easyelectronics.ru/preobrazovatel-usb-uart-na-ftdi-ft232rl.html
   Може да видиш и картинките от линка - http://www.robotics-bg.com/discussion/index.php?topic=6791.0 ( темата за продажба не е актуална ) -  за връзката с компютъра се ползува USB-UART с FT232BL - линк към картинка на платката на преобразувателя - http://relhostpic.eu/images/2014/06/11/FwBtA.jpg


[hijack]

Намерих чипа в интернет за около 10-тина лева, разликата е голяма, за хоби роботика не е много, но за един средностатистически ученик, примерно си е доста.Компонентите в една такава платка са в пъти по скъпи от готовият продукт, само защото взимаш по 1 бройка ами не по 10 000.. Къде го намери за 3, това си е супер цена?

Чипът го взех от Elimex със предварителна поръчка.И схемата не изисква много елементи е е лесна.На мен ми излезе 5-6 лв най-много за да я направя .
